规格型号：PL-YL-DY系列小巧型压力变送器
壳体材质：304全不锈钢
接头大小：M20×1.5（可非标定做）
测量范围：-0.1-0-100mpa（量程内可选）
精度等级：0.5级 可以订做0.2级
芯体：进口扩散硅芯片
电流输出：4-20mA
使用环境条件：常温介质的压力测量,能长期稳定工作
质保保证：变送器质保两年
非
欢迎来电咨询 联系电话: 13866660708 0551-66517099
概述
PL-YL-DY型压力变送器，是为使用环境比较恶劣的现场而设计的一种高性能的压力变送器，微型放大器处理电路，具有抗震性和抗冲击性好、精度高、稳定性好等特点。广泛应用于石油、化工、冶金、食品等行业的压力、液位的测量和过程控制。
特点
不锈钢高强度外形结构
外形结构多样化，可按要求定制
抗干扰强，长期稳定性好
LED、LCD表头显示可选择
性能参数
测量范围：-0.1-0-100Mpa
测量精度：±0.5%FS、(±0.2%FS定制）
输出信号：4-20mADC (1-5VDC、0-10V定制)
过载压力：≤150%FS
长期稳定性：≤±0.2%FS/年
补偿温度：0-80℃
介质温度：-40-150℃（最高250℃定制）
环境温度：-20-70℃
温度漂移：±0.03%FS/℃
环境湿度：≤85%RH
外壳材质：不锈钢结构
测量介质：对不锈钢无腐蚀的气体、液体
电气接线路
注意事项
凡供货产品均带有产品合格证及说明书，其中有产品编号、技术参数、接线路、出场日期等，请认真查对，以免用错。
接线应严格按照我公司使用说明进行。
本产品系精密仪表，禁止随意拆卸、碰撞、跌落、用尖锐器具捅传感器。
变送器通电后即可工作，但预热30分钟后输出稳定。
使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
质量保证期18个月（压力过载、接线错误等使用不当造成损坏不在质量保证范围内）。

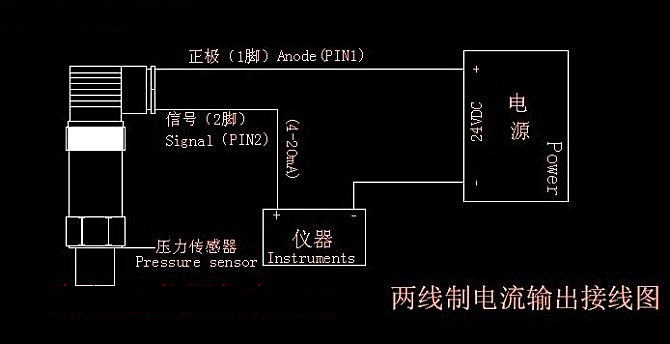

电器连接
变送器 4-20mA 输出 标准二线制
1：电压输入：打开Hirschmann接头，1号端接电源正
2：电流输出：打开Hirschmann接头，2号端接仪表电流输入正极
3：仪表电流输入负极 和 24V电源负极 共用
