钢丝圈内周测长仪(周长测量仪)
作者:胀管机厂家 来源:合肥攀岭自动化 时间:2014-12-3 10:41:03 浏览:

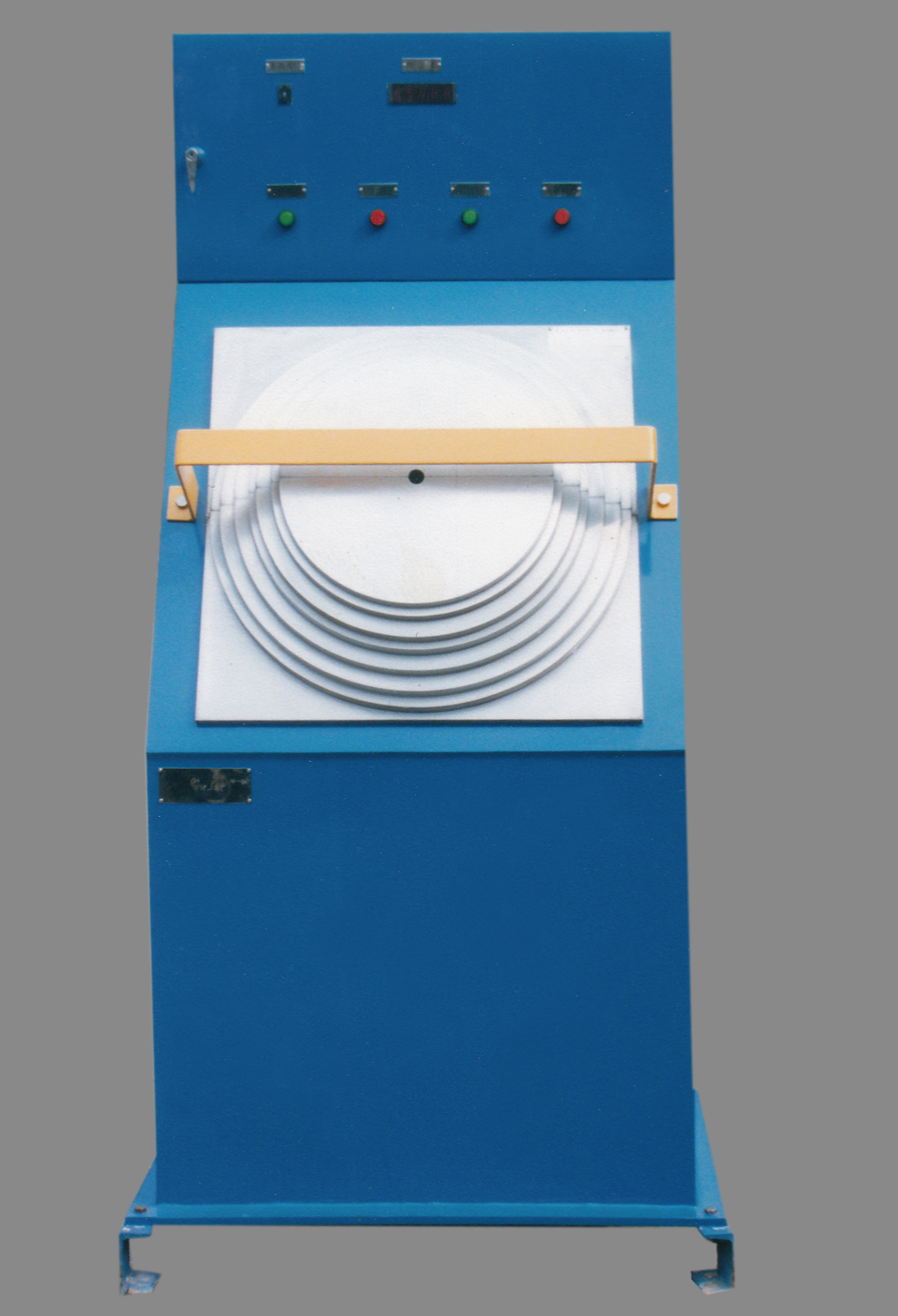

钢丝圈内周测长仪





(一)概述

钢丝圈内周测长仪(周长测量仪)是用于测量轮胎止口钢丝圈内周长的专用设备。本设备采用三菱可编程控制器(PLC)测控、气缸驱动、砝码加载方式构成,具有很高的稳定性和可靠性。本设备除用于轮胎钢丝内周长测量外,也可用于其他柔性产品的内周长测量。

我公司开发的钢丝圈内周长测量仪已经广泛应用于佳通轮胎厂,用于检测,并出口到国外。性能优越,稳定可靠。

(二)工作原理

测量基准为两个半阶梯圆,下半阶梯圆固定在机体上,称之为固定部件;上半阶梯圆与滚珠导轨、气缸、推杆及挡铁固定在一起,通过挡铁与位移传感器的活动杆相连接,称之为活动部件;活动部件通过链条与砝码连接。工作过程如下:仪器上电后,进气阀门打开,当气压大于0.4MPa时,气缸工作,推动活动部件使两个半阶梯圆闭合,将被测钢丝圈套在相应的阶梯圆上,此时按“校正”按钮,仪器开始测量基准值H0,稳定后按“周长测量”按钮,仪器关闭进气阀门并放气,在砝码的推动下两个半圆逐渐张开,使钢丝圈承受规定的张力,PLC不断地采集两半阶梯圆的张开位移H1,并按下式计算钢丝圈的周长,L=L0+2*(H1-H0);L0事先标定好存于PLC的程序内,计算出的钢丝圈周长不断送数码管显示,待显示数稳定后即可读取钢丝圈的测量周长,至此测量过程结束。

(三)测量精度:±0.2毫米。

(四)测量钢丝圈的规格:直径12〞~24.5〞或按客户要求定做。

(五)供电电源:AC220V±10%,50~60Hz,最大电流2安培。

(六)供气气压:>=0.4MPa.

(七)总重量:1560kg.
