摘要：合肥攀岭开发的该型号电动胀管机完全拥有自主知识产权，采用进口芯片，尤其使用工厂恶劣环境。该型号开发主要是工厂有要求，现在大部分产品长期使用或频繁使用容易出现死机，黑屏等现象，该型号完全杜绝这种情况。T:138-6666-0708

一、简介

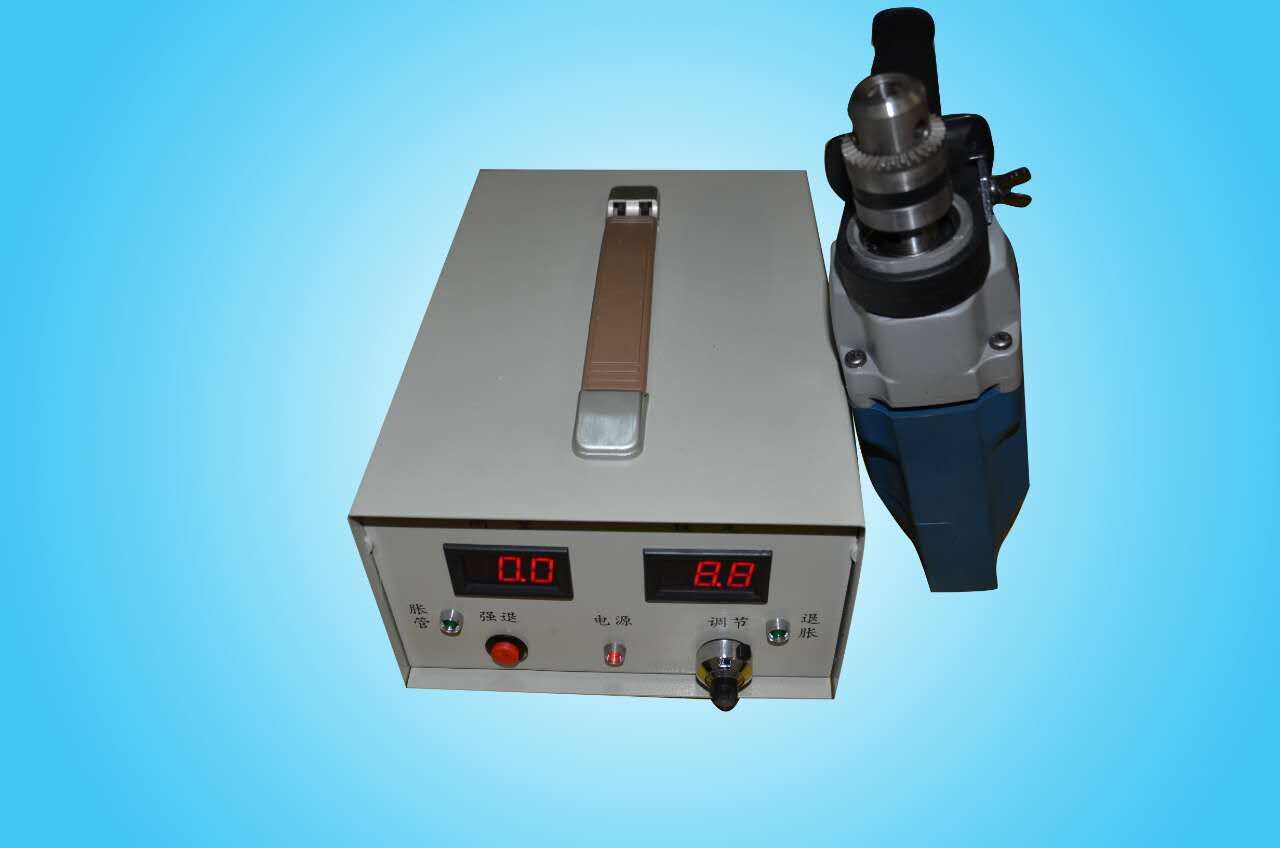

   SZJ-Ⅱ型数字式全自动电动胀管机可用于各种冷凝器，冷油器，加热器，换热器中各类管材和管板胀接加工。其原理是用驱动电机的工作电流控制胀管器的推进（胀管）、停止和退出过程。驱动电机正向转动时，带动胀管器向前推进（胀管），随着阻力增大，电机电流也增加，而胀管器所遇阻力随胀力而增大；所以电机电流可以反映胀力的大小；即驱动电机在一定的工作电流值下，可以提供相应大小的扭矩。因此，我们可以通过测量和控制驱动电机的工作电流值，就可以提供和控制所需要的膨胀量（胀力）。

  本产品的信号采集、处理与控制采用全硬件设计，绝无计算机控制中常出现的“飞车”、死机等故障。主要有以下功能：

⊙可挂接1KW以下各种不同的驱动电机

⊙全数字显示电机电流的设定值和实测值

⊙用旋钮调节电机的设定值

⊙LED灯指示工作状态

⊙有强制退胀功能

二、主要技术数据

额定工作电压

AC 220V  ±5%     50Hz

可挂胀机功率

300w，400w，600w，1000w

可胀接的管材

铜，碳钢，不锈钢，铝，钛

可胀管径范围

Ø8mm—Ø32mm

可胀管材壁厚

0.5mm－2.0mm

最大胀管深度

80mm（一次）

胀扩管率范围

1％－15%

胀管速度

3－8秒/根

附注：

（1）控制器的安全性能指标符合GB/T13956-92.

 (2)驱动电机的安全性能指标符合GB3883－91。

（3）对不同功率的驱动电机，其适用范围参见第8部分（驱动电机的特性表）。

三、安全说明及注意事项

    在接通电源之前，应先仔细阅读本项安全说明及注意事项，以免发生事故。除遵照本说明外，还应严格执行GB3787-93《手持式电动工具的管理、说明、检查和维修安全技术规定》中的有关规定。

3.1 使用环境条件：（a）海拔不超过1000m；（b）环境空气温度-20℃——+50℃；（c）空 气              相对湿度不超过90%（环境温度为25℃时）。

3.2 不能在潮湿的环境中及有易燃、易爆物的场所使用。

3.3 不要让胀管机所有的部件被雨淋及腐蚀性物品腐蚀。电源线插头及控制电缆的航空插头应防止接触油脂性物质及水。电源线及控制电缆应避开热源及锋利物具。

3.4 本产品使用的电源为50Hz的单相交流电，工作电压为220V±5%。若需使用延伸电线与接线板，应使用符合国家安全认证的延伸电线和接线板，并确保功率匹配。

3.5 不要手拽控制电缆提拿驱动电机。控制器应放在不易被压、砸、撞击及易跌落的地方。

3.6 在狭窄及安全状况比较差的场所（如锅炉、管道等金属容器内）操作时，所使用的接线板及电源插座应有可靠的接地线。若没有，应将本机所附带的延伸接地线接至控制器上标志的接地端子，而将另一端可靠地接入大地，同时还应确保漏电保护器（断路器）功能正常，以及派人在外进行监护。

3.7  应根据所要胀接的管类、管板尺寸及材料等，适当选择所要挂接驱动电机的功率。不能以小功率的驱动电机代替大功率驱动电机的工作，也不可以互相代替各自适用范围以外的工作（参见第8部分）

3.8 在使用之前，应先进行检查（特别是检查漏电保护器的保护功能）。若发现有部件损坏，应确保在切断电源的情况下，及时更换或进行维修。

3.9 在即将使用胀管机之前，操作者应严格按照本说明书中所规定的操作方法和步骤（详见第4部分）进行操作。

3.10 在开机状态下而未进行胀管操作时，应防止误碰驱动电机上的开关，以免引起意外启动。另外，应禁止空载时频繁重复启动驱动电机。

3.11 操作者在进行胀管操作时，应集中注意力，双脚站稳，并保持身体平衡。疲劳或不适于操作时应停止操作。

3.12 在胀管过程中，若出现胀管器被卡死或闷车现象时，应立即停机，以免损坏电机。可手动退出胀管器。

3.13 应及时清除胀管器内的金属屑等异物。一般情况下，胀管器上可加黄油或二硫化钼等润滑剂进行润滑（有特殊要求时除外）。

3.14 在胀管过程中，既要注意“过胀”，又要注意“欠胀”。一般应先进行试验实验，调节好后再进行大面积胀管。“欠胀”可以通过补胀进行矫正，而“过胀”则不易矫正。“过胀”会严重影响管子的寿命。

3.15 维修、保养及更换配件时，应先切断电源。

3.16 若本产品发生故障或损坏，须请专业人员进行维修或与我公司直接联系。

3.17 本产品属于电子仪器设备，不使用时，应放置干燥、不易被污染的场所，应妥善贮存，并定期进行维护和保养。

四、使用方法

     本机采用全硬件设计，操作十分简单，无需太多操作。

4.1胀力设置和调节

通过调节旋钮，可以进行胀力设置。一般情况下，应根据施工安装要求，并考虑所胀管子的材质和尺寸（外径和壁厚），支撑管板的材质和尺寸（孔径和板厚）等因素，首先通过“调节”旋钮设置适当的电流值即可。

4.2试胀操作

在即将进行大面积胀管之间，首先进行试胀工作试必要的。可在试样管板或直接在待施工的支撑管板上进行。通过试胀并测量（用内径千分尺或者分度较高的游标卡尺灯）胀后的管内径，检测预设置的数据是否满足胀接的技术要求。若不能满足，可通过试胀，测量，调节，就可以确定一个最佳设定值（注意不要用已胀过的管子和板孔进行重复试胀，以免影响测量结果）。

4.3胀管操作

4.3.1将胀管器插入待胀的管子内，此时操作者应集中注意力，双腿站稳，双手紧握电机把手，身体重心下降，并保持身体平衡。

4.3.2按下电机上的扳机开关，电机将带动胀管器按顺时针方向旋转，同时，控制器面板上的:“胀管”工作指示灯点亮（表示正在胀管）；随着胀管的进行，“测量值”显示窗口显示递增变化的电流值。

4.3.3当电流达到设定值时，电机将自动停止（注意此时不要松开扳机开关），“胀管”指示灯熄灭。延时等待约1秒后，电机将自动逆时针方向旋转。“退胀”工作指示灯点亮（表示正在退胀操作）。当完全推出后方可松开扳机开关。

4.3.4对每根待胀接的管子后，只要重复上述操作过程即可。
